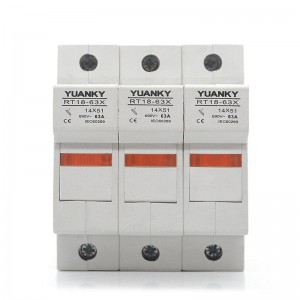

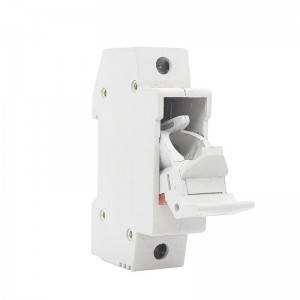

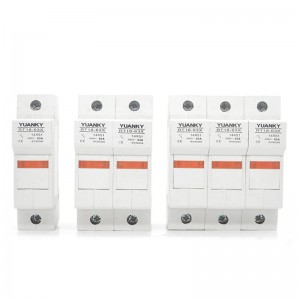

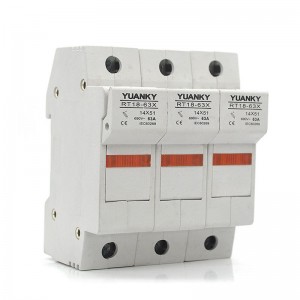

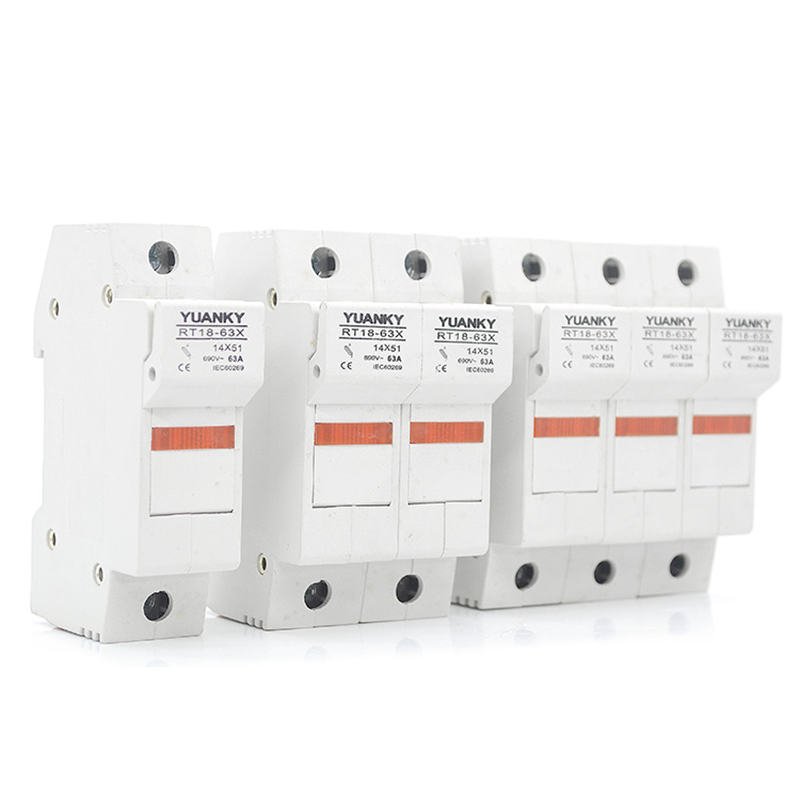

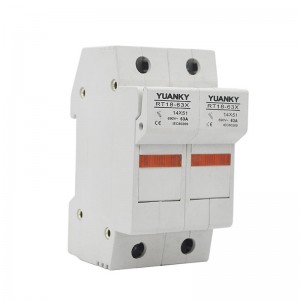

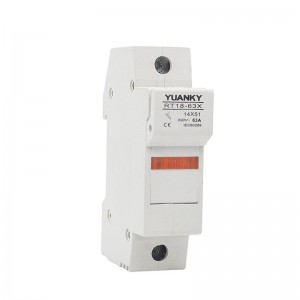

Biztosítéktartó 500V 690V 125A Hengeres biztosítéktartók

Rövid leírás:

Alkalmazások

Ezek a biztosítéktartók legfeljebb 22x58 mm méretű biztosítékok befogadására alkalmasak. Névleges áram és várható rövidzárlati áram (legfeljebb 100 kA) által okozott hőnek is ellenállnak. Többfázisú kombinációval biztosíték-leválasztó kapcsolóként is funkcionálhatnak. Az RT18N biztosítékaljzaton két be-/kimeneti vezeték található, amelyek áramkimaradás esetén biztosítéktartót biztosítanak, elkerülve ezzel a helytelen működtetést; felszerelhetők egy jelzőfényel is, amely akkor kapcsol be, amikor a biztosítékbetétek elszakadnak.
Névleges szigetelési feszültség akár 690V; Üzemi frekvencia 50Hz AC; Hagyományos szabad levegős hőáram akár 125A: Megfelel a GB13539.1, GB13539.2, GB13539.6, GB14048.3 és az IEC60269-1, IEC60269-2, IEC60269-2-1, IEC947-3 szabványoknak.

Küldjön nekünk e-mailt Letöltés PDF-ként

Termék részletei

Termékcímkék

Tervezési jellemzők

Miután a műanyaggal fröccsöntött házat felszerelték érintkezőkkel és biztosítékokkal, az alapokat hegesztéssel vagy szegecseléssel alakítják ki, amelyek mindkettő többfázisú szerkezetű. Az RT19 nyitott szerkezetű, a többi félig rejtett szerkezetű. Ugyanahhoz az RT18N, RT18B és RT18C biztosítékaljzathoz öt biztosítékméret közül lehet választani. Az RT18N két be-ki vezetékkészlettel rendelkezik. Az egyik a megfelelő méretű biztosítékokkal van felszerelve. A másik egy állandó nyitott érintkező dupla törési ponttal. A teljes alapegység képes lekapcsolni a tápellátást. Az RT18 alaplapok mindegyike DIN sínre van szerelve, amelyek közül az RT18L biztonsági zárral van felszerelve a törési állapotban történő helytelen működtetés ellen.
